آموزش نصب مودم ADSL – سخت افزار

مجله اینترنتی آی تی پورت | ITport

در سال ۱۹۹۳، ایران دومین کشوری در خاورمیانه بود که به اینترنت متصل شد. از آن زمان، تعداد کاربران اینترنت در ایران روند فزاینده‌ای داشته به شکلی که در فاصله سال‌های  ۲۰۰۰ تا ۲۰۰۸ با رشد متوسطی حدود ۴۸ درصد در سال، این تعداد به حدود ۲۳٬۰۰۰٬۰۰۰ نفر رسید.(ویکی پدیا) با توجه به افزایش شرکت های ارائه دهند +ADSL2 و سرعت بالا و هزینه به صرفه­تر +ADSL2  بیشتر مردم به سمت +ADSL2  آمده­اند. از سمت دیگر پیچیدگی بیشتر +ADSL2  نسبت به اینترنت دایل آپ مشکلات کاربران افزایش پیدا کرده است.

از این رو و با توجه به درخواست های برخی دوستان و مشتریان داده گستر عصر نوین تصمیم گرفتیم در آی تی پورت بخشی با عنوان “مدیر شبکه خود باشید” راه اندازی کنیم تا آموزش های در حوضه شبکه در اختیار شما دوستان قرار دهیم تا مشکلات اینترنت و … خود را، خودتان به راحتی برطرف کنید. شما می توانید سوالات خود را در پست های آموزشی آی­تی پورت و یا در گوگل پلاس (برای مشاهد انجمن گوگل پلاس اینجا کلیک کنید.) و فیسبوک (برای مشاهد انجمن فیسبوک اینجا کلیک کنید.) مطرح کنید تا سوالات شما توسط گروه آی تی پورت و یا داده گستر عصر نوین(های وب) پاسخ داده شود.

ما آموزشهای خود را از ابتدا آغاز می کنیم و در ادامه سعی می کنیم به مشکلاتی که برای شما اتفاق می­افتد و موجب ناراحتی شما می­شود بپردازیم. زمان آن رسیده است که، دیگر بیشتر وقت خود را در انتظار پشتیبانی تلف نکنید و خودتان از پس مشکلات خود براید. البته باید توجه داشته که درصد کمی از مشکلات هستند که فقط به دست سرویس دهندها برطرف می­شود ولی درصدشان کم است پس جای نگرانی نیست (البته جز اینترنت مخابرات). برخی از قسمت های آموزش به صورت عکس می­باشد که شما بتوانید آنها را ذخیره کنید و در کمترین زمان به آموزش مورد نظر دسترسی داشته باشید.

شما می توانید در انتهای متن این آموزش را به همراه تصاویر آن دانلود کنید.

 کابل کشی و نصب مودم

شما اکنون مودم خود را خریداری کرده اید و طرح انتخابی شما فعال شده پس وقت استفاده از آن است.

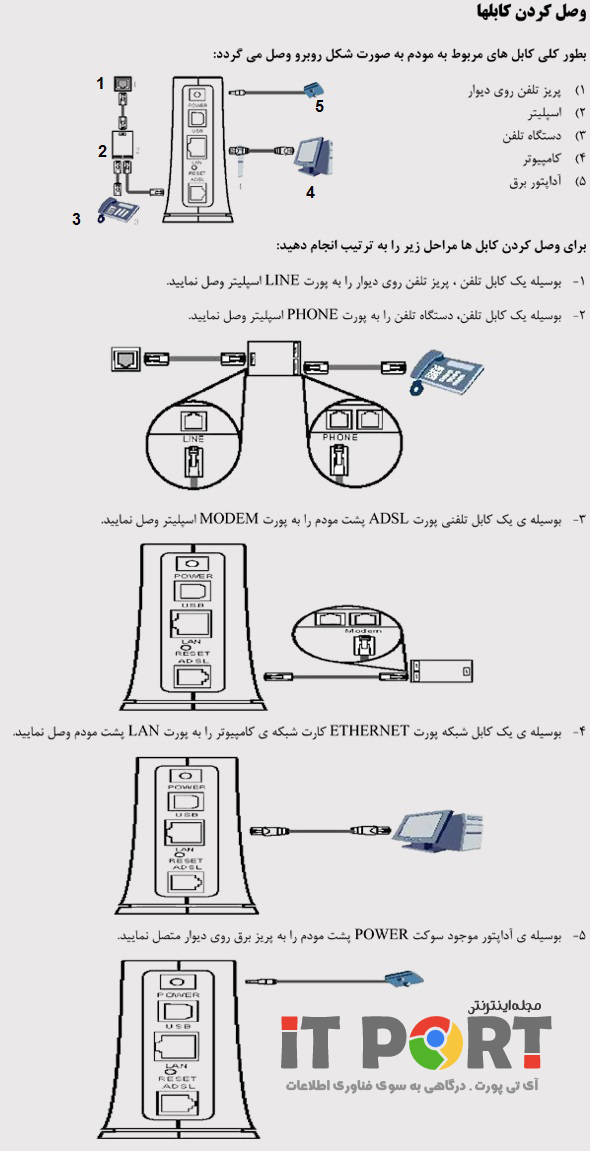

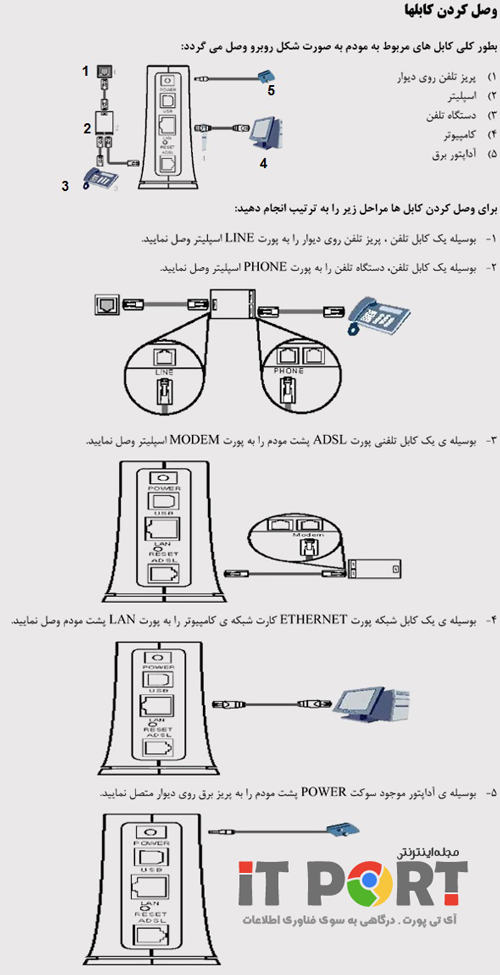

روش اتصال کابل­های در تصویر زیر نمایش داده شده است. (حالت نرمال)

آی تی پورت - مدیر شبکه خود باشید

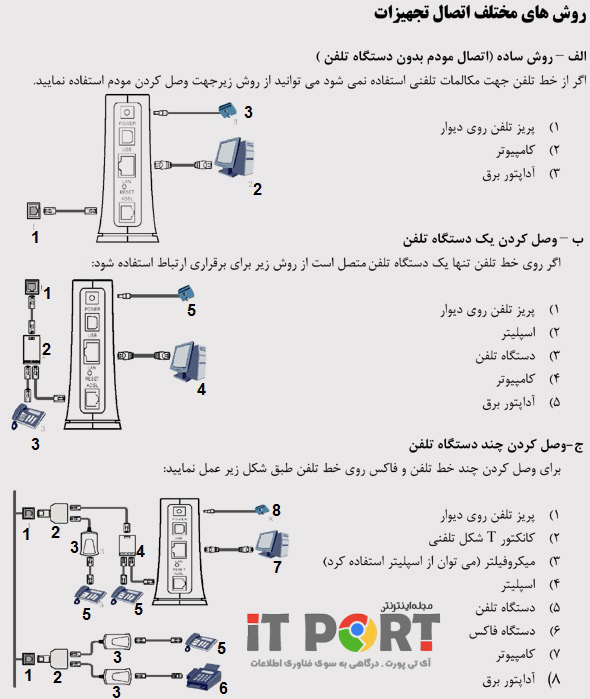

اما زمانی که ما چند دستگاه تلفن در مکان داریم و یا دستگاه تلفن در مکان نداریم نحوه­ای کابل کشی به چه صورتی می­باشد؟ تصویر را مشاهده کنید.

آی تی پورت - مدیر شبکه خود باشید

استفاده از اسپلیتر (Splitter) باعث کاهش اختلال در ارتباط و جداسازی سیگنالهای صوتی و دیتا می­شود. این دستگاه دارای سه پورت به شرح ذیل می­باشد:

LINE : خط سیمی تلفن (سیم تحویلی مخابرات به مشترک) به این پورت وصل می­شود.

PHONE : سیم دستگاه گوشی تلفن به این پورت وصل می­شود.

MODEM : سیمی که از پشت دستگاه مودم می­آید به آن وصل می­شود.

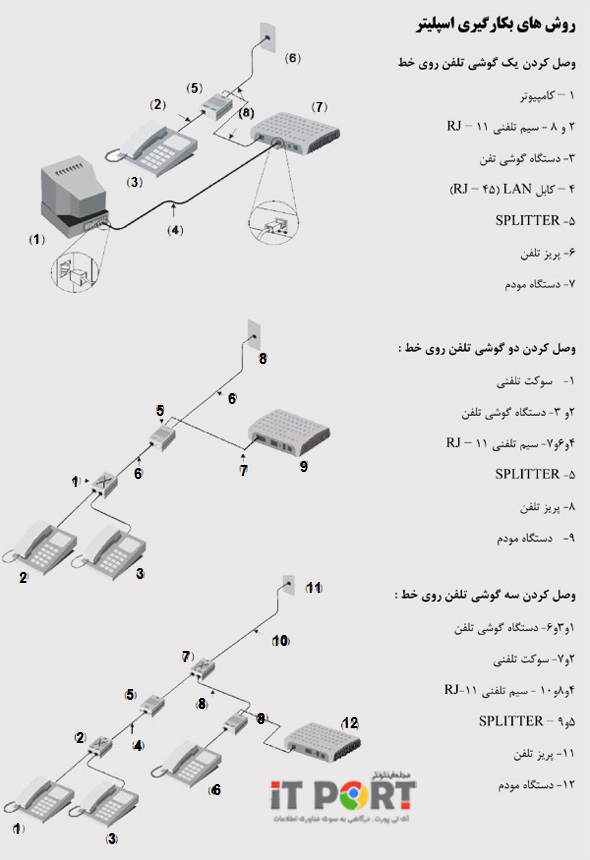

 اما یکی از دغدغه های مردم انتخاب مکان اسپلیتر می­باشد. در تصویر زیر شما می­توانید نحوی قرارگیری درست اسپلیتر را مشاهده کنید.

آی تی پورت - مدیر شبکه خود باشید

بر روی مودها چراغهای قرار دارد که لازم است برخی نکات را در مورد این نشانگرها بدانید + جدول توضیح LED های در مودم زایکسل  P-660HW ، P-650R و P660RU

چند نکته در مورد نشانگرها جهت رفع خرابی

چراغ Power خاموش است

  • از متصل بودن آداپتور برق به پریز برق و پشت مودم مطئن شوید.
  • کلید خاموش و روشن کردن مودم در وضعیت روشن باشد.
  • مطمئن شوید که از آداپتور مناسب استفاده شده است.
  • مطمئن شوید که آداپتور و سیمهای ارتباطی سالم است.
  • از وجود برق در پریز مطمئن شوید.

چراغ ADSL Link خاموش است

  • مطمئن شوید که خط تلفن به مودم متصل است.
  • از برقراری خط تلفن مطمئن شوید.
  • هیچ وسیله­ای قبل از Splitter روی خط تلفن قرار نگرفته باشد.
  • از نحوه­ی صحیح اتصال تجهیزات مطمئن شوید.
  • از سالم بودن سیم­های ارتباطی و کانکتورها مطمئن شوید.

چراغ LAN Link خاموش است

  • مطمئن شوید که از صحیح جهت اتصال بین مودم و کامپیوتر استفاده شده است.
  • از سالم بودن کابل بکار رفته مطمئن شوید.
  • از سالم بودن کارت شبکه کامپیوتر مطمئن شوید.
  • از فعال بودن و نصب صحیح کارت شبکه کامپیوتر مطمئن شوید. (در مطالب بعدی به این موضوع می­پردازیم)

امکان دسترسی به اینترنت وجود ندارد

  • از تعریف صحیح PPPOE Connection مطمئن شوید. (در آموزش بعد به این موضوع می­پردازیم)
  • از صحت Username و Password مطمئن شوید.
  • مطمئن شوید که “Use proxy server” در مرورگرها فعال نشده باشد.
  • سعی کنید وب سایتهای دیگر را هم جهت بررسی اتصال تست کنید.

در آموزش بعدی به بخش نرم­افزاری نصب مودم و … می­پردازیم.

شما می توانید سوالات خود را که مربوط به بخش سخت افزاری نصب مودم می­شود را مطرح کنید تا پاسخ داده شود.

[aio_button align=”center” animation=”flash” color=”blue” size=”small” icon=”none” text=”دانلود فایل آموزشی این مطلب” target=”_blank” relationship=”nofollow” url=”http://www.itport.ir/wp-content/uploads/2013/10/%D9%85%D8%AF%DB%8C%D8%B1-%D8%B4%D8%A8%DA%A9%D9%87-%D8%AE%D9%88%D8%AF-%D8%A8%D8%A7%D8%B4%DB%8C%D8%AF.pdf”]
